11.1.3. OOP-Variante (V)#

Stellen Sie sich eine Grafik wie eine Baugruppe vor: Sie setzt sich aus Unterbaugruppen zusammen, diese wiederum aus weiteren Unterbaugruppen und am Ende aus Einzelteilen.

11.1.3.1. Ziel: „Plotbereich/Hintergrund mit Logo“ als Variante#

Wir möchten eine Variante des Plotbereichs (vereinfacht: „Hintergrund“) haben, die zusätzlich ein Logo enthält – und zwar so, dass Anwender:innen weiterhin „ganz normal“ plotten können.

Aus Wrapper-Sicht heißt das: Wir nehmen den bereits vorhandenen Plotbereich und fügen ein Element hinzu (das Logo). In der Baugruppen-Logik bedeutet das: Wir bauen aus einer vorhandenen Unterbaugruppe eine Variante mit zusätzlichem Anbauteil.

  • normaler Plotbereich (ohne Logo)

  • Plotbereich mit Logo (als Variante)

Wichtig ist dabei: Die Bedienoberfläche bleibt gleich (Sie plotten wie gewohnt), aber eine interne Komponente wird als Variante ausgetauscht/erweitert, sodass das zusätzliche Verhalten (Logo) „automatisch“ dazukommt.

11.1.3.2. Wie könnte man das erreichen?#

Matplotlib ist – wie viele Bibliotheken – wie ein System aus Baugruppen aufgebaut. Für uns reicht ein einfaches „enthält“-Bild, damit man weiß, wo man ansetzt:

  • Figure (Gesamtbaugruppe): die ganze Abbildung

    • enthält ein oder mehrere Axes (Baugruppen): einzelne Plotbereiche

      • enthalten viele Artists (Einzelteile): Linien, Texte, Rahmen, Bilder, …

Der „Hintergrund/Plotbereich“ heißt in Matplotlib Axes. Das Logo ist dabei einfach ein weiteres Einzelteil (ein Bild-„Artist“), das am Plotbereich hängt.

11.1.3.2.1. OOP-Kern: Vererbung (Variante, die weiterhin „passt“)#

Damit unser „Plotbereich mit Logo“ wirklich ein Plotbereich bleibt und überall passt, wo Matplotlib ein Axes erwartet, bauen wir die Variante als neue Klasse, die von Axes erbt. Das ist ein zentrales Verfahren in der Objektorientierung: Eine neue Baugruppe entsteht aus einer vorhandenen – mit gleichen Anschlüssen nach außen, aber zusätzlichem Innenleben.

11.1.3.2.2. Architektur-Kern: Registrierung (wie Matplotlib die neue Klasse kennt)#

Woher weiß Matplotlib nun, dass es diese neue Klasse gibt? Dafür gibt es einen Erweiterungspunkt in der Bibliothek: Die neue Klasse wird in einer Registry „angemeldet“ (registriert), sodass Matplotlib sie bei Bedarf erzeugen kann. Das ist eher ein Thema von Software-Architektur (Erweiterbarkeit/Plugins) als von OOP selbst – hängt aber mit OOP zusammen, weil Matplotlib seine Baugruppen als austauschbare Objekte organisiert.

Wie man Vererbung und Registrierung im Code findet, zeigt das folgende Beispiel (Details sind exemplarisch; wichtig ist die Idee).

from io import BytesIO
from urllib.request import urlopen

import matplotlib.image as mpimg
import matplotlib.pyplot as plt
from matplotlib.axes import Axes
from matplotlib.offsetbox import OffsetImage, AnnotationBbox
from matplotlib.projections import register_projection

LOGO_URL = "https://gitlab.lrz.de/fk03ingenieurinformatik/ingenieurinformatik-buch-deploy-lrz/-/raw/master/img/logo-mini.png"



def load_logo(url: str):
    """Lädt das Logo von einer URL (PNG) als Bildarray."""
    with urlopen(url, timeout=10) as response:
        data = response.read()
    return mpimg.imread(BytesIO(data), format="png")


class LogoAxes(Axes):
    """Ein Matplotlib-Axes, das automatisch ein Logo einfügt."""

    name = "logo"

    def __init__(
        self,
        *args,
        logo_url: str = LOGO_URL,
        logo_zoom: float = 0.07,
        logo_xy=(0.92, 0.88),
        **kwargs,
    ):
        # Eigene Parameter speichern (nicht an Axes weiterreichen).
        self._logo_url = logo_url
        self._logo_zoom = logo_zoom
        self._logo_xy = logo_xy
        self._logo_artist = None

        super().__init__(*args, **kwargs)
        self._ensure_logo()

    def _ensure_logo(self):
        if self._logo_artist is not None:
            return

        logo = load_logo(self._logo_url)
        imagebox = OffsetImage(logo, zoom=self._logo_zoom)
        self._logo_artist = AnnotationBbox(
            imagebox, self._logo_xy, xycoords="axes fraction", frameon=False
        )
        self.add_artist(self._logo_artist)


register_projection(LogoAxes)
# Ab hier kennt Matplotlib unseren neuen Axes-Typ:
# fig.add_subplot(..., projection="logo") -> erzeugt ein LogoAxes-Objekt.

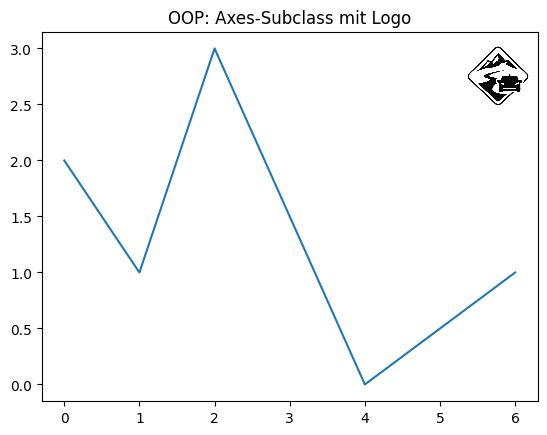

fig = plt.figure()
ax = fig.add_subplot(111, projection="logo", logo_url=LOGO_URL)
ax.plot([0, 1, 2, 4, 6], [2, 1, 3, 0, 1])
ax.set_title("OOP: Axes-Subclass mit Logo")

plt.show()
../../_images/4bf9ba7d9bdbe7970f964bf5696ffaae3ba54d93160dd940c615c35b9a8bf184.png

11.1.3.3. Was haben wir gewonnen?#

../../_images/logoaxes_diagram.png

Abb. 11.2 Überblick: LogoAxes erweitert Axes und wird als neue Projektion registriert.#

In diesem Beispiel haben wir tatsächlich eine Komponente ausgetauscht: Statt eines normalen Axes verwenden wir ein LogoAxes.

  • Vererbung (OOP): Die neue Baugruppe wird als Variante aus der vorhandenen abgeleitet. Im Code sehen Sie das an class LogoAxes(Axes): und daran, dass zuerst die Elternklasse aufgebaut wird (super().__init__(...)).

  • Registrierung (Architektur/Erweiterungspunkt): Matplotlib muss wissen, dass es diese Variante gibt. Im Code ist das register_projection(LogoAxes) (inkl. Name LogoAxes.name = "logo"); die „Auswahl“ der Variante sieht man dann bei fig.add_subplot(..., projection="logo", ...).

Wichtig ist, was gleich bleibt:

  • Anwender:innen nutzen weiterhin Matplotlib wie gewohnt (plot, scatter, …).

  • Es gibt keine Wrapper-Flut für jeden Plot-Typ.

  • Die Variante wird über eine kleine Einstellung gewählt (opt-in), ohne dass sich die gewohnten Aufrufe ändern.

Die wichtigste Idee hinter objektorientierter Programmierung ist:

Merksatz

Große Systeme so bauen, dass man kleine Teile ändern kann, ohne alles andere anzufassen.

11.1.3.4. Ingenieur-Analogie (Schnittstellen)#

Stellen Sie sich vor, ein Auto besteht aus Baugruppen mit definierten Schnittstellen (Aufhängung, Wellen, Stecker, Befestigungspunkte). Dann kann man eine Baugruppe austauschen, ohne das ganze System neu zu konstruieren – solange die Schnittstelle gleich bleibt.

Genau das ist hier passiert: LogoAxes hält die gleiche „Schnittstelle“ wie Axes (die gleichen Methoden), funktioniert aber intern etwas anders (es ergänzt automatisch einen zusätzlichen Artist).

Damit sind wir genau in dem Fall aus der Kapitel-Einleitung: Eine Bibliothek „passt fast, aber nicht ganz“ – und Sie erweitern sie gezielt, statt sie zu ersetzen.

In großen Softwareprojekten kommt dieselbe Idee zusätzlich als Strukturierungsprinzip vor: Man möchte Teile austauschen/erweitern können, ohne Nebenwirkungen an anderer Stelle zu erzeugen.

Moderne Software- oder Software-/Hardware-Systeme sind:

  • sehr groß

  • langlebig

  • von vielen Menschen entwickelt werden

Objektorientierung begünstigt solche austauschbaren Strukturen, weil in Komponenten (Objekten) mit klaren Zuständigkeiten und Schnittstellen gedacht wird.

Aber: OOP ist kein Garant für gute Architektur. Es gibt objektorientierte Systeme, in denen nichts sauber austauschbar ist – und prozedurale Systeme, die sehr gut modularisiert sind. Entscheidend ist nicht das Paradigma allein, sondern die Struktur und die Schnittstellengestaltung.

Kurz gesagt

Die Motivation hinter objektorientierter Programmierung ist, große Systeme so zu bauen, dass man kleine Teile ändern kann, ohne alles andere anzufassen (Kapselung). Umgesetzt wird das u.a. mit Klassen.
