2.4.1. Beispiel Barcode (S)#
Dieses Beispiel (inkl. Abbildungen) ist angelehnt an das Kapitel 11 im Buch „Code“ von Charles Petzold [].
Abb. 2.7 Beispiel eines UPC-Barcodes (Quelle: angelehnt an Petzold, 2000).#
Der Universal Product Code (UPC) ist ein Strichcode, der in den Vereinigten Staaten eingesetzt wird. In Europa wird ein anderer Code eingesetzt.
Das Prinzip ist dasselbe:
Schwarze und weiße Felder wechseln sich ab.
Schwarz steht für 1 steht.
Weiß für 0.
Es gibt pro Feld also nur zwei mögliche Zustände (Binärcode).

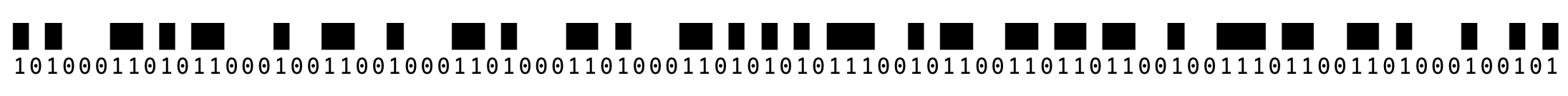

Abb. 2.8 Der Barcode als Folge von schwarzen (1) und weißen (0) Feldern, also als Bitfolge (Quelle: angelehnt an Petzold, 2000).#
Das Codierschema des UPC sagt uns, wie wir diese Bits zu interpretieren haben:
Bits |
Bedeutung |
|---|---|
|
Startzeichen (Start Guard) |
|
Nutzdaten links (6 Ziffern, L-Code) |
|
Trennzeichen (Middle Guard) |
|
Nutzdaten rechts (6 Ziffern, R-Code) |
|
Stoppzeichen (End Guard) |
Definition: Parität (hier: ungerade Parität)
Ein Bitmuster hat ungerade Parität, wenn die Anzahl der 1-Bits ungerade ist. Das kann zur einfachen Fehlererkennung genutzt werden.
Die Bitfolgen, bestehend auf 7 Bits, stehen jeweils für Zahlenwerte. Die folgenden beiden Tabellen enthalten die Zuordnung: also welche Bitfolge steht für welche Zahl?
Bitfolge (L-Code) |
Ziffer |
|---|---|
|
0 |
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
Bitfolge (R-Code) |
Ziffer |
|---|---|
|
0 |
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
Ist Ihnen aufgefallen, dass der R-Code und der L-Code genau das Gegenteil voneinander sind? Also: wo beim L-Code eine 0 ist, ist beim R-Code eine 1 (und umgekehrt). Man sagt: L-Code und R-Code sind Komplemente.
Definition: Komplement (Bitweise)
Das Komplement einer Bitfolge erhält man, indem man jedes Bit umdreht: 0 → 1. 1 → 0.
Exercise 2.1 (UPC dekodieren)
Entschlüsseln (dekodieren) Sie den binären Code!
2.4.1.1. Programmatische Lösung#
Das war anstrengend + langweilig?
Ja – und deswegen gibt es für solche Aufgaben Programme!
Der folgende Python-Code erledigt genau das, was Sie gerade per Hand erledigt haben:
er bekommt eine Folge von 0 und 1
er entfernt die Startzeichen (101)
dann übersetzt er die Bitgruppen in Ziffern mit dem L-Code
dann überprüft er, ob das Trennzeichen vorhanden ist
dann übersetzt er die nächsten Bitgruppen mit dem R-Code
Wichtig
Wichtig Sie müssen den folgenden Python-Code noch nicht verstehen. Sie sollten lediglich erkennen, dass die Codierung nicht „magisch“ passiert: Die Tabellen, die Sie bei der manuellen Übersetzung verwendet haben, sind 1:1 als Tabellen im Code hinterlegt!
# UPC-A (vereinfacht)
L_CODE = {
"0001101": "0",
"0011001": "1",
"0010011": "2",
"0111101": "3",
"0100011": "4",
"0110001": "5",
"0101111": "6",
"0111011": "7",
"0110111": "8",
"0001011": "9",
}
R_CODE = {
"1110010": "0",
"1100110": "1",
"1101100": "2",
"1000010": "3",
"1011100": "4",
"1001110": "5",
"1010000": "6",
"1000100": "7",
"1001000": "8",
"1110100": "9",
}
def decode_upc_bits(bits: str) -> str:
bits = bits.strip().replace(" ", "")
if len(bits) != 95:
raise ValueError(f"UPC erwartet 95 Bits, erhalten: {len(bits)}")
if bits[:3] != "101" or bits[-3:] != "101":
raise ValueError("Start-/Stoppzeichen (101 ... 101) nicht gefunden.")
if bits[45:50] != "01010":
raise ValueError("Trennzeichen (Middle Guard 01010) nicht an Position 45..49 gefunden.")
left = bits[3:45] # 6 * 7 Bits
right = bits[50:92] # 6 * 7 Bits
digits = []
for i in range(0, 42, 7):
chunk = left[i : i + 7]
if chunk not in L_CODE:
raise ValueError(f"Unbekannter L-Code-Chunk: {chunk}")
digits.append(L_CODE[chunk])
for i in range(0, 42, 7):
chunk = right[i : i + 7]
if chunk not in R_CODE:
raise ValueError(f"Unbekannter R-Code-Chunk: {chunk}")
digits.append(R_CODE[chunk])
return "".join(digits)
bits = "10100011010110001001100100011010001101000110101010111001011001101101100100111011001101000100101"
decoded = decode_upc_bits(bits)
print(decoded)
